Fan Type/نوع فن: دو طرفه/Double Inlet
Air Volume/ظرفیت هوادهی: 4500 [CFM]
Voltage/ولتاژ: 220~100 [V]
Frequency/فرکانس: 50 [HZ]

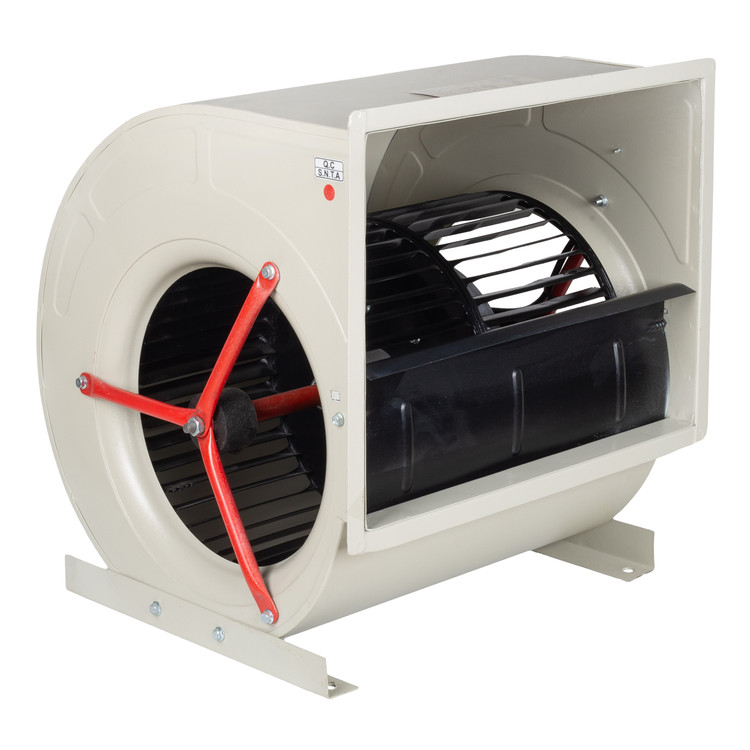

فن سانتریفیوژ صنایع نیرو تهویه امینی مدل 4500CFM کد D646/E65-6
Centrifugal fan of Amini Niro Tahvieh Industries, model 4500CFM, code D646/E65-6
18 ماه گارانتی

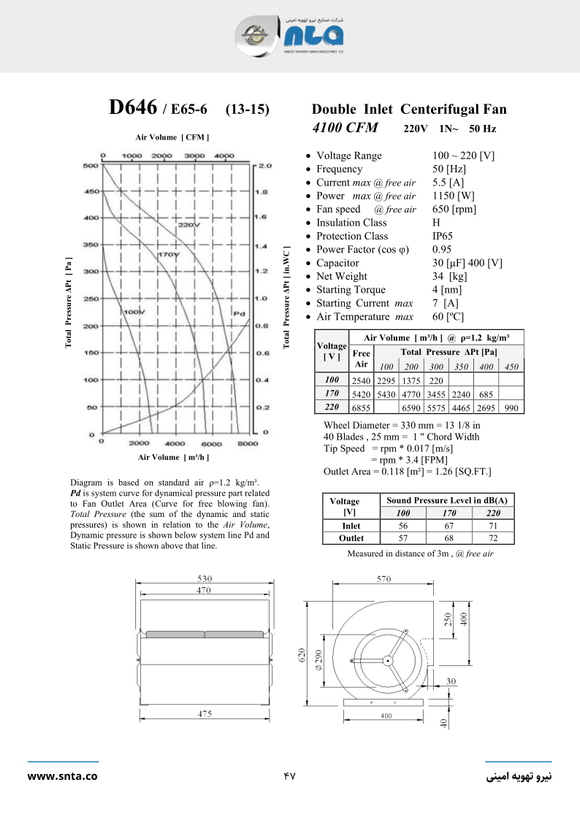

مشخصات
Fan Type/نوع فن
دو طرفه/Double Inlet
Air Volume/ظرفیت هوادهی
4500 [CFM]
Voltage/ولتاژ
220~100 [V]
Frequency/فرکانس
50 [HZ]
Current/جریان مصرفی
5.5 [A]
Power/توان مصرفی
1150 [W]
Speed/سرعت
650 [rpm]
Insulation Class/کلاس عایق
H
Protection Class/کلاس حفاظتی
Ip65
Starting Torque/گشتاور راه اندازی
4 [Nm]
Starting Current/جریان راه اندازی
7 [A]
Air Temp Max/Min /درجه حرارت
-40 +60 [ºC]
Power Factor/ضریب قدرت
0.95
Capacitor/خازن
30/400 [µF/V]
Dimentions H*W*D/ابعاد فن
57*47*62 [CM]
Outlet Area H*W/دهانه خروجی
47*40 [CM]
Blade type/نوع پره
Forward Curved
Net Weight/وزن خالص
34 [Kg]
توضیحات
فن سانتریفیوژ 4500CFM صنایع نیرو تهویه امینی ، این مدل فن برای دستگاه های هواساز ، ایرواشر و داکت اسپلیت ، فن تخلیه ، آتش نشانی و اگزاست فن مناسب است.
در فن سانتریفیوژ یا هواکش سانتریفیوژ ، جریان هوا به وسیله نیروی گریز از مرکز جابجا و در جهت عمود بر محور گردش پروانه تخلیه می شود .
این مدل فن در سیستم های تهویه مطبوع که دارای کانال کشی با افت فشاراستاتیک بالا هستند ، بازدهی فوق العاده ای داشته و قابلیت کارکرد مداوم در هوای آلوده و دمای بالا را دارند.
نقد و بررسی
چرا فن سانتریفیوژ مدل D646/E65-6 صنایع نیرو تهویه امینی ؟
الکتروموتورهای دیسکی صنایع نیرو تهویه امینی، نوعی خاص از الکتروموتورهای القایی هستند که روتور دیسکی شکل آنها به دور میل شفتی که در یک استاتور دیسکی شکل ثابت شده است، میچرخد. این روتورها به دو بلبرینگ با گریس مخصوص مجهز شدهاند و نیازی به روانکاری و سرویس دورهای ندارند. کلاس عایق این الکتروموتورها طبق استاندارد VDE 0530 برابر با ۱۸۰ درجه سانتیگراد یا H است و در برابر گرد و غبار و پاشیدن آب کاملاً محافظت شدهاند (IP65).

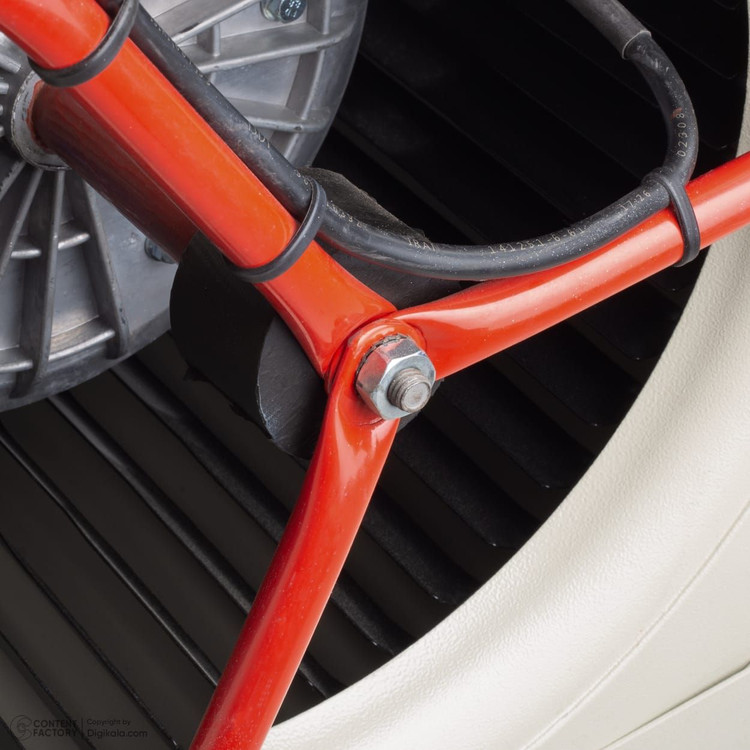

فن سانتریفیوژ مدل D646/E65-6 بدون صدا و لرزش است. دلیل این ویژگی، استفاده از الکتروموتورهای دیسکی با عملکرد بسیار بیصدا است که قلب فنهای صنایع نیرو تهویه امینی را تشکیل میدهند. شفت ثابت این الکتروموتورها با دو دسته موتور لاستیکی درون فن نصب شده و هیچ ارتباط فلزی بین الکتروموتور و بدنه فن وجود ندارد.
فنهای محرکه مستقیم صنایع نیرو تهویه امینی به دو صورت دمنده و مکنده قابل استفاده هستند و برای کارکرد مداوم در محیطهایی با دمای ۲۰- تا ۶۰+ درجه سانتیگراد کاملاً مناسباند. پروانه و حلزونی این فنها از ورق گالوانیزه ساخته شده و جریان راهاندازی آنها کمتر از ۱/۵ برابر جریان نامی است. همچنین، ضریب قدرت (Cosφ) آنها بالاتر از ۰/۹۰ میباشد.
تنظیم خودکار سرعت گردش فن
نمودار فشار-هوادهی فنهای صنایع نیرو تهویه امینی شیب بسیار تندتری نسبت به فنهای معمولی دارد. سرعت گردش و میزان هوادهی این فنها به صورت خودکار بر اساس افت فشار سیستم و وضعیت کثیفی فیلترها و کویلها تنظیم میشود تا حداکثر هوادهی را فراهم کند. این ویژگی خاص به دلیل طراحی منحصر به فرد الکتروموتورهای دیسکی با لغزش ۵۰٪ است.
سرعت قابل تنظیم کاملا پیوسته
با تغییر ولتاژ تغذیه، سرعت فنهای محرکه مستقیم صنایع نیرو تهویه امینی به صورت پیوسته از صفر تا سرعت نامی قابل تنظیم است. کاهش ولتاژ منجر به کاهش گشتاور الکتروموتور میشود و در نتیجه، سرعت گردش فن، میزان هوادهی و توان مصرفی نیز کاهش مییابد.
نصب
فنهای محرکه مستقیم صنایع نیرو تهویه امینی در هر وضعیت و در هر جهت قابل نصب میباشد.
بالانس دینامیکی
پس از مونتاژ، کل مجموعه فن با استفاده از دستگاه بالانس کامپیوتری ویژه به صورت دقیق و مطابق با استاندارد VDE2060 با گرید Q2.5 تا Q1 بالانس دینامیکی میشود. این فرآیند، عملکرد آرام و طول عمر بالای فنها را تضمین میکند.
کنترل و تستهای متوالی تضمین کننده حداکثر کیفیت و اطمینان
کلیه قطعات و اجزاء فنهای محرکه مستقیم صنایع نیرو تهویه امینی در چند مرحله مورد بازرسی و آزمون قرار میگیرند.
